新真威論電子拉力試驗機測試薄板拉伸力與位移曲線間的復雜問題
點擊次數：2974 發布時間：2016/6/20 18:58:07

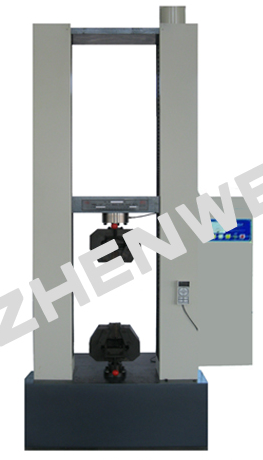

電子拉力試驗機通常做的比較多的試驗是拉伸，壓縮，彎曲試驗。用一個例子來例舉下薄板拉伸力與位移曲線的問題。
用電子拉力試驗機做金屬薄板拉伸實驗。標距50mm,夾具之間距離為110mm。(沒有使用引伸儀)實驗機給出了力與位移的曲線。怎么根據曲線圖來求的各相關數據呢，通常情況下主要有三類問題：
1、如何通過這個曲線求應變呢?是位移除以標距50mm還是除以夾具之間的110mm?當然不是，準確來說應變應該是位移除以標距;
2、按除以標距50得到應力應變曲線，但是通過曲線求得的彈性模量僅為20GPa左右。這根本不是金屬材料所以求取數據的公式是不正確的，通過位移轉換得到的應變，并不是試樣的真實應變，所以由此求得的彈模肯定是不準的，你的這種試樣這樣做求出的彈模只有20GPa，只能說是應變與位移相差太多了吧，建議你改用引伸計來測得彈模;
3、實驗測得的是材料的工程應力，那材料實際斷裂時對應的應力也應該是工程應力。
當然，為了測試的數據的準確性，首先作為金屬薄板測量求取彈性模量時采用引伸計，如果實在沒有的話，你就要使夾具間平行長度盡量接近于試樣標距長度。這樣雖然有誤差，但會小許多。采用引伸計的話，應該是標距伸長除以標距。對于上述試驗，應該是除以夾具距離。薄板作拉伸試驗時，如果厚度大于0.1是可以用引伸計的，但引伸計不能跟蹤到斷裂，如果跟蹤到斷裂引伸計很容易損壞，如果要求斷裂延伸率采用非接觸式的引伸計。
但是上述試驗中并沒有采用引伸計，所以，試驗機給出的曲線實際是力-夾具位移曲線。而夾具間平行長度大于試樣標距，所以，在曲線上的伸長除了試樣標距，也包括了標距至夾具間試樣長度的伸長(甚至含有夾具間隙)。此時用夾具位移伸長除以標距的話，將增加許多誤差，使應變數值人為放大，所以得到的彈性模量就會比正常值低許多。
