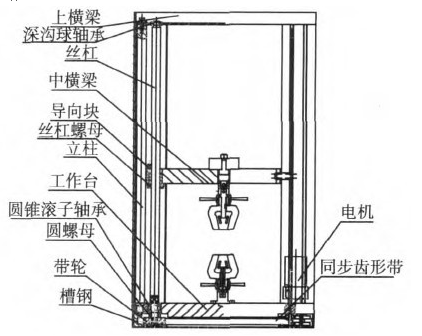

　　電子萬能試驗機主機一般采用門式框架結構（如圖所示），主要由上橫梁、中橫梁、工作臺、絲杠、螺母副、主機立柱、導向塊、立柱、壓盤、傳感器、電機、同步齒形帶、帶輪、軸承等組成。





　　工作原理：電機經同步齒形帶和行星輪減速系統減速后，拖動滾珠絲杠副旋轉，從而帶動中橫梁上下移動，完成試驗。



　　變形測量技術參數：



　　變形測量指標參數有測量范圍，示值誤差，靈敏度，分辨率。



　　測量范圍——試驗機通過測量系統所能夠測量到的材料或構件的小尺寸與大尺寸之間的范圍。



　　示值誤差——試樣變形值的記錄或顯示的測量值與被測量值的實際數值之差，稱為試驗機測量系統的示值誤差。示值誤差是不可避免的，其大小在特定的范圍內或者標準規定范圍。



　　試驗機變形測量靈敏度——靈敏度指示器的相對于被測量變化的位移率，靈敏度是衡量物理儀器的一個標志，試驗機測量系統靈敏度越精細，則測量結果精度越高。



　　試驗機變形測量的分辨率是指試驗機光電編碼器測量數據的可測量的小精度。分辨率越大，測量結果越精確。



　　變形測量工作原理：



　　應變式引伸計是由彈性元件和粘貼在它上的應變片組成的，當引伸計移動臂受力時，引起彈性體變形并使粘貼在它上面的應變片電阻值發生變化，原來平衡的電橋失去平衡輸出一個正比于變形的電壓信號輸出，由于引伸計輸出的電信號極其微弱，必須經放大后才能達到要求的值，這個工作由完全由A/D轉換器放大和轉換，然后送到單片計算機進行處理，以直讀的方式進行顯示，同時通過RS232傳輸?shù)接?jì)算機，進行數據處理。



　　試驗機的變形測量是試驗機測控系統比較重要的組成部分，是試驗機關鍵技術環節。選用可靠性高，穩定性強的變形測量?jī)x器是值得用戶考慮的因素之一。
